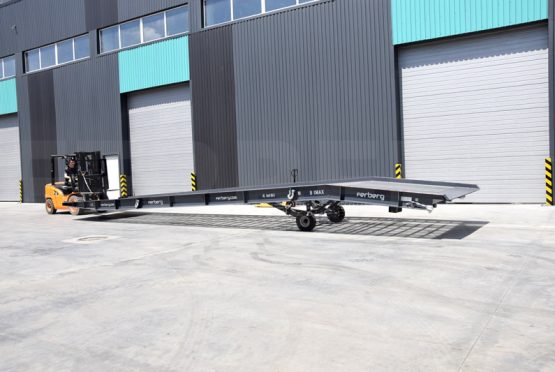

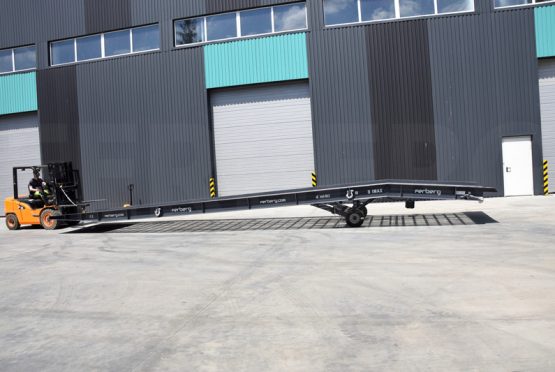

Rampe mobile de chargement

Dans la logistique moderne, le temps est valorisé avant tout. La rampe mobile de chargement résout facilement le problème du chargement et du déchargement des camions, des conteneurs. Avec le quai le chargement mobile FERBERG, vous pouvez faire chargement et déchargement par le moyen d’un seul chargeur.

La rampe mobile de chargement FERBERG permet d’économiser du travail, d’optimiser les processus logistiques et d’augmenter les bénéfices.

Envoyer une demande

Caractéristiques techniques rampe de chargement mobile

Charge de la rampe mobile
8000; 12000; 16000 kg
Longueur totale
9400; 11900; 13400 mm
Largeur roulable
2000; 2500 mm
Largeur hors tout de la rampe mobile
2280; 2780 mm
Longueur du détail déclive
7000; 9500; 10500 mm
La longeur du pont de connexion
300 mm
Hauteur minimale de travail
900 mm
Hauteur de travail maximale
1650; 1700; 1750 mm
Parallèle du niveau du sol
à hauteur 1200 mm
Couverture
caillebotis soudé, galvanisé
Nombre de vérins hydrauliques
2 pièces
Nombre de roues
2 pièces
Roues
moulé d'une seule pièce
Intégration
chaînes 8x68 mm (1500 mm) avec crochets 320A - 2 pièces, pompe à main Pm45 (fabrication d’Italie), cales de roue, mécanisme d'accouplement.
Garantie
18 mois

Dimensions de la rampe de quai mobile

#
Modèle
Charge, kg
Dimension, mm
I
H
L
D
G
N
X
1
FB-MR08-094-20
8000
7000
2400
9400
2000
2280
900
1650
2
FB-MR08-119-20*
8000
9500
2400
11900
2000
2280
900
1700
3
FB-MR08-134-20
8000
10500
2900
13400
2000
2280
900
1750
4
FB-MR08-134-25
8000
10500
2900
13400
2500
2780
900
1750
5
FB-MR12-094-20
12000
7000
2400
9400
2000
2280
900
1650
6
FB-MR12-119-20
12000
9500
2400
11900
2000
2280
900
1700
7
FB-MR12-134-20
12000
10500
2900
13400
2000
2280
900
1750
8
FB-MR12-134-25
12000
10500
2900
13400
2500
2780
900
1750
9
FB-MR16-094-20
16000
7000
2400
9400
2000
2280
900
1650
10
FB-MR16-119-20
16000
9500
2400
11900
2000
2280
900
1700
11
FB-MR16-134-20
16000
10500
2900
13400
2000
2280
900
1750
12
FB-MR16-134-25
16000
10500
2900
13400
2500
2780
900
1750
*modèle de stock

Options supplémentaires

  • SL – Pieds sûrs réglables
  • HR – Garde-corps supplémentaires
  • TC – Auvent sur la bretelle de la chaussée
  • CLR – Choix d’une couleur différente
  • EHP – Centrale hydraulique électrique (220V) avec panneau de contrôle
  • EHBP – Station hydraulique électrique (12V) avec batterie

Le principe de l’opération de rampe mobile

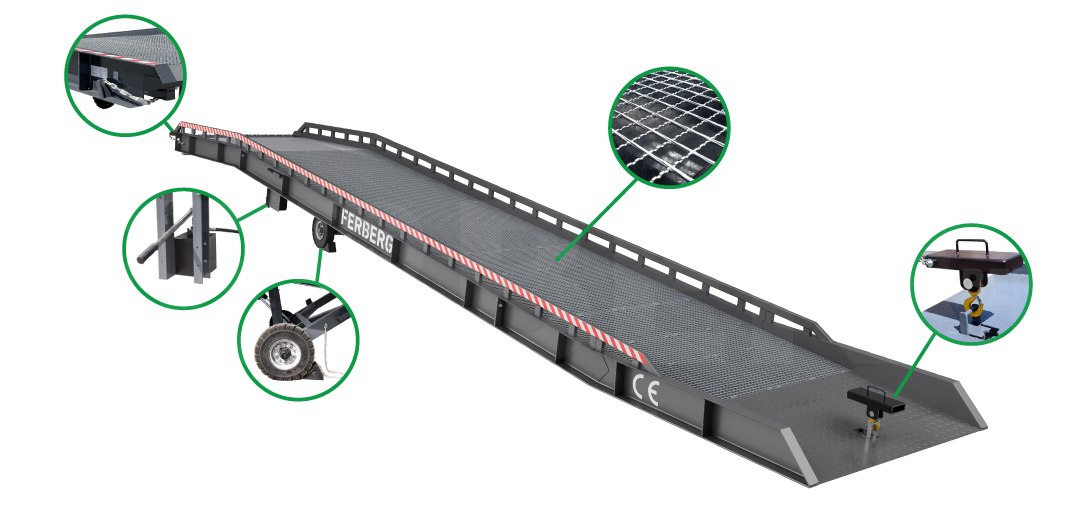

Équipement de base de la rampe de chargement mobile

images

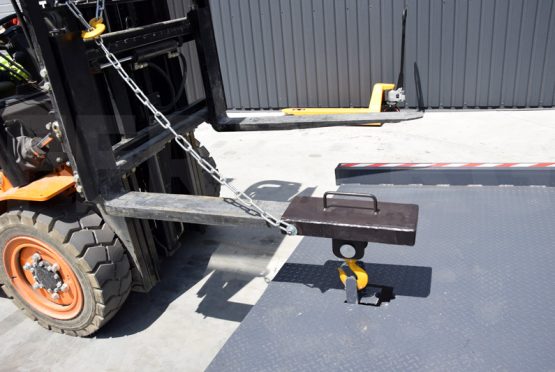

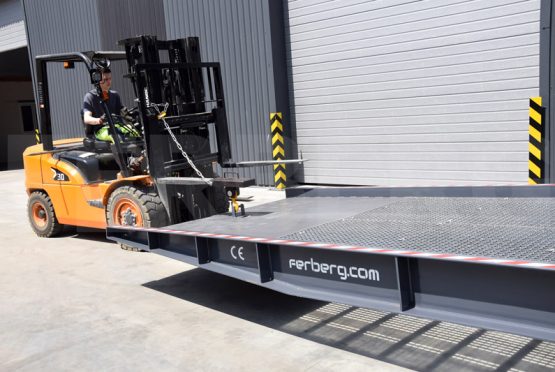

Pour le déplacement de la rampe de chargement s’utilise le mécanisme d’accouplement avec un serrage pour une fourche du chargeur.

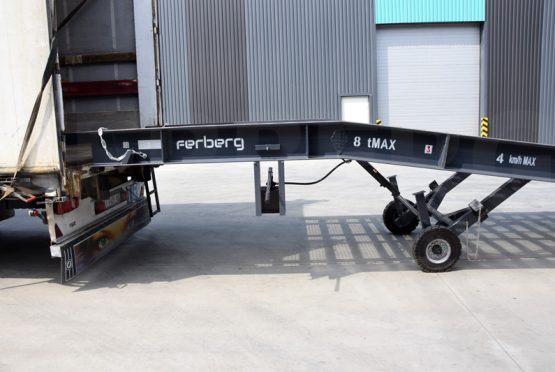

Sur la partie horizontale de la rampe mobile de chargement, des chaînes en carabine sont montées de deux côtés pour fixer le quai de chargement mobile avec la caisse de voiture. Les roues de la rampe mobile de chargement sont fixées par des cales de roues. Les chaînes et les cales sont inclus avec la rampe de quai.

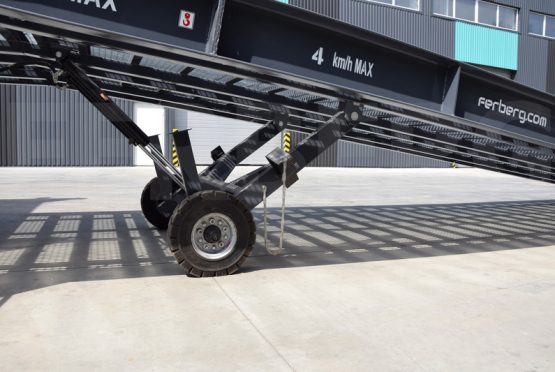

Le groupe hydraulique de quai de chargement mobile se compose d’une pompe à huile hydraulique portative et de deux vérins hydrauliques reliés par des tuyaux à haute pression.

Une personne appuie sur la poignée de la pompe à huile et soulève le bord avant de la rampe de quai à la hauteur nécessaire (de 900 mm à 1750 mm).

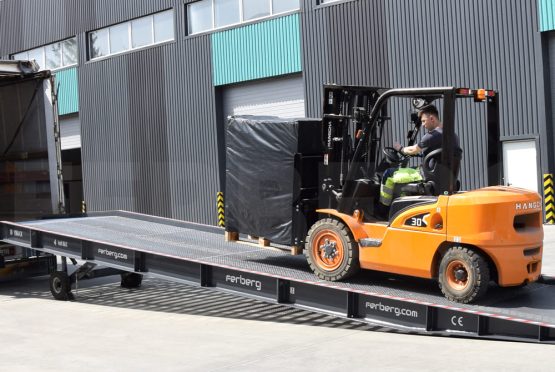

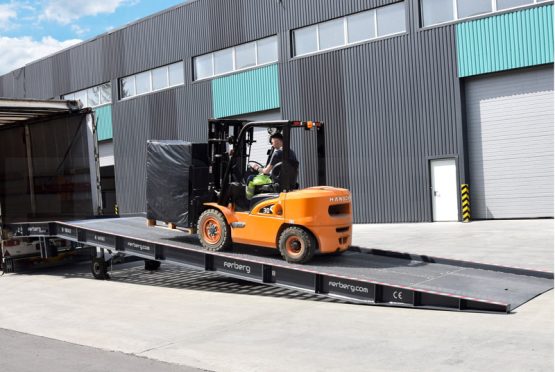

Ainsi, il est suffit d’un seul opérateur du chargeur pour tous les travaux de chargement et de déchargement qui pourra transporter la rampe de quai jusqu’à son lieu d’utilisation, la joindre à la caisse du véhicule, effectuer les travaux et remorquer la rampe mobile jusqu’à sa place de stockage.
